Kabel Panel Suria

Merancang konfigurasi tatasusunan suria terbaik untuk sistem PV anda

Merancang konfigurasi tatasusunan suria akan membantu anda memastikan keluaran voltan/arus yang betul untuk sistem PV anda. Dalam bahagian ini, kami menerangkan perkara ini dan kepentingannya.

Voltan Input DC Maksimum

Demi keselamatan, pematuhan kepada peraturan NEC, dan keserasian dengan spesifikasi teknikal penyongsang rentetan, adalah penting untuk menetapkan had maksimum pada voltan DC. Walaupun peraturan NEC menetapkan had 600V untuk sistem PV kediaman, ambang ini boleh berbeza bergantung pada penyongsang terpusat khusus yang digunakan.

Sebaliknya, penyongsang rentetan mempunyai keperluan voltan input DC minimum khusus untuk ia mula berfungsi, yang merupakan faktor penting untuk dipertimbangkan semasa perancangan dan konfigurasi sistem PV. Voltan minimum ini boleh berbeza dengan ketara berdasarkan model dan jenama penyongsang yang dipilih.

Arus Input DC Maksimum

Spesifikasi teknikal penyongsang mengenakan had pada arus input DC maksimum. Had ini ditentukan berdasarkan lengkung voltan semasa (IV-Curve) sel suria. Apabila pendawaian panel solar, adalah penting untuk mengambil kira perkara ini, memastikan output DC sistem tidak melebihi had arus input maksimum penyongsang.

Bilangan Penjejak MPPT

Penjejak MPPT memainkan peranan penting dalam memaksimumkan output kuasa untuk sistem PV dengan menganalisis IV-Curve. Penyongsang berpusat yang dilengkapi dengan berbilang penjejak MPPT mampu mengoptimumkan penjanaan kuasa untuk rentetan panel solar yang mungkin mempunyai spesifikasi yang berbeza, membolehkan sambungan tatasusunan suria yang lebih kompleks kepada penyongsang. Jika penyongsang anda mempunyai dua atau lebih input MPPT, adalah penting untuk menggunakannya dengan berkesan, terutamanya dalam senario yang melibatkan berbilang orientasi panel atau isu teduhan.

Pendawaian tatasusunan panel solar anda: Panduan langkah demi langkah

Sehingga tahap ini, anda telah mempelajari tentang konsep utama dan aspek perancangan yang perlu dipertimbangkan sebelum pendawaian panel solar. Sekarang, dalam bahagian ini, kami memberikan anda panduan langkah demi langkah tentang cara memasang wayar panel solar.

Menyambungkan penyambung PV ke wayar PV anda

Kebanyakan panel solar dilengkapi dengan penyambung MC4 pra-pasang, memudahkan sambungan antara panel. Untuk titik akhir sistem, anda boleh menggunakan kabel sambungan MC4, yang tersedia dalam pelbagai panjang, untuk memautkan sistem PV kepada penyongsang.

Walau bagaimanapun, memahami cara memasang penyambung PV dengan betul masih penting. Mungkin terdapat keadaan atau bahagian di mana anda perlu membuat sambungan secara manual, biasanya apabila kabel sambungan MC4 dengan panjang yang dikehendaki tidak tersedia.

Langkah-langkah untuk menambah penyambung solar pada wayar PV adalah seperti berikut:

Tanggalkan penebat luar daripada wayar untuk mendedahkan konduktor dalam.

Letakkan plat penyambung pada wayar yang dilucutkan dan gunakan alat pengelim untuk memasangnya dengan selamat.

Mulakan dengan memasukkan komponen bawah penyambung, yang biasanya termasuk penutup terminal, pelega terikan dan lengan mampatan. Pastikan ia sejajar dan duduk dengan betul.

Seterusnya, masukkan komponen atas, yang terdiri daripada kerajang keselamatan, penyambung penyambung MC4 lelaki atau perempuan, dan cincin-O. Pastikan bahagian ini juga dijajarkan dengan betul.

Pasang perlahan-lahan semua komponen bersama dan ketatkannya dengan tangan ke tahap sederhana. Jangan terlalu ketat pada mulanya.

Akhir sekali, gunakan alat pemasangan penyambung solar untuk menggunakan tork akhir pada penyambung MC4, memastikan sambungan yang selamat dan boleh dipercayai.

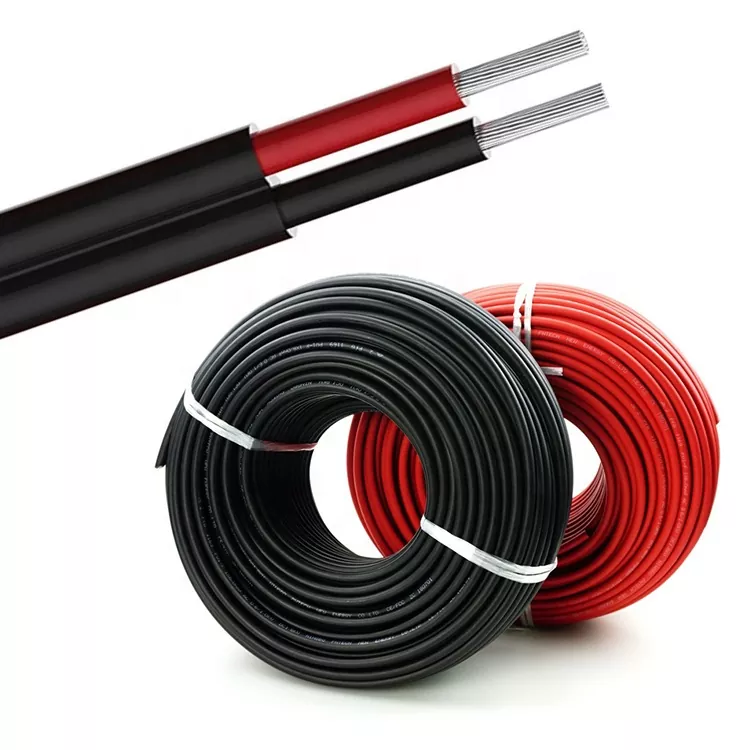

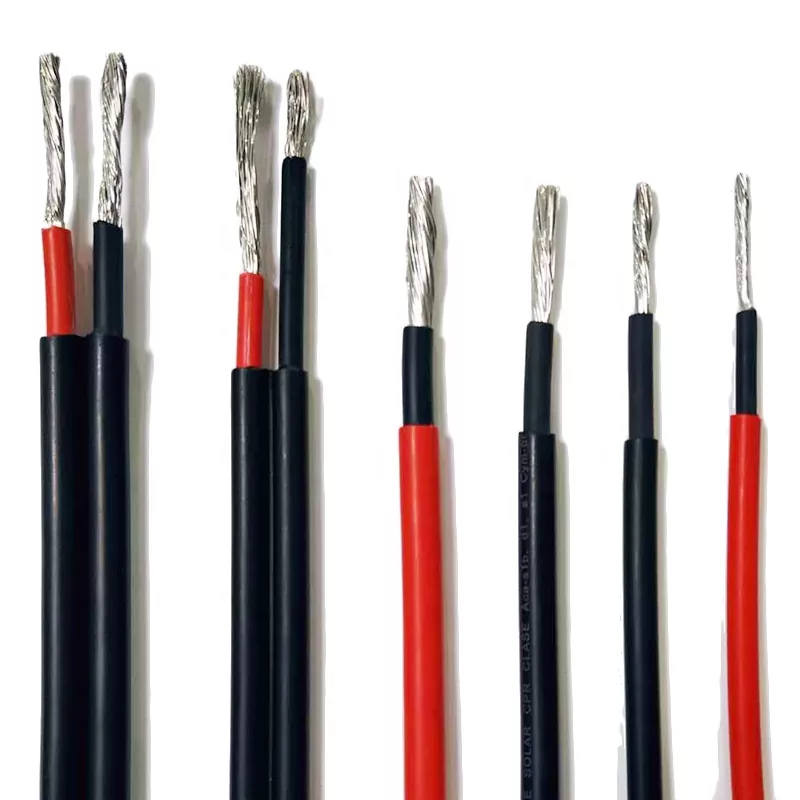

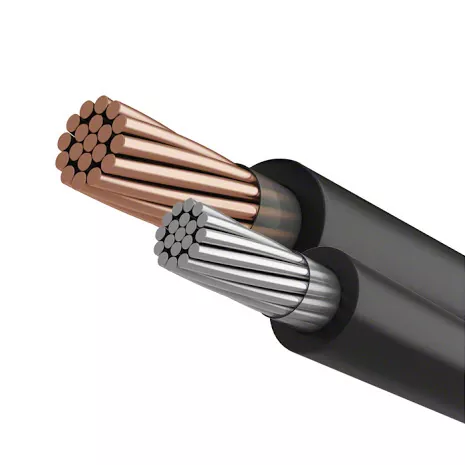

Butiran Kabel Panel Suria DAYA

Kabel Panel Suria DAYA Keadaan kerja

Kelebihan PV

Modul PV berfungsi di bawah suhu tinggi dan keadaan persekitaran yang pelbagai. Mengikut garis panduan NEC, aplikasi tatasusunan PV tertentu mesti menggunakan wayar USE-2 atau PV, yang kedua-duanya mesti memenuhi rintangan cahaya matahari dan penarafan suhu tertentu yang sesuai untuk persekitaran pemasangan.

Wayar PV direka khusus untuk aplikasi fotovoltaik, manakala kabel USE-2 biasanya bertujuan untuk kegunaan pintu masuk perkhidmatan bawah tanah. Kedua-dua jenis kabel biasanya menggabungkan penebat XLPE dan boleh tahan cahaya matahari atau sesuai untuk pengebumian terus.

Walau bagaimanapun, wayar PV berbeza daripada wayar USE-2 dari segi ketebalan penebat, penilaian voltan dan suhu operasi. Kawat PV mempunyai lapisan penebat yang lebih tebal, menjadikannya sesuai untuk perlindungan terhadap persekitaran yang keras. Kabel USE-2 diberi nilai sehingga 600 V, manakala wayar PV tersedia dalam tiga penilaian voltan: 600 V, 1 kV dan 2 kV. Selain itu, kabel USE-2 mempunyai suhu operasi maksimum 90ºC, manakala wayar PV boleh dinilai untuk suhu yang lebih tinggi.

Terutama, wayar PV adalah salah satu daripada beberapa jenis wayar konduktor tunggal yang boleh dinilai melebihi 600 V dan boleh terus dikebumikan mengikut piawaian NEC, tanpa memerlukan perisai tambahan.

Pembungkusan:

--100m/Gegelung dengan Balutan Filem Mengecut, 6 Gegelung setiap karton luar.

--100m/Spool, spool boleh menjadi Kertas, Plastik, atau ABS, kemudian 3-4 spools setiap karton,

--200m atau 250m setiap Drum, dua dram setiap karton,

--305m/Gendang Kayu, satu gendang setiap karton luar atau pemuatan palet,

--500m/Gendang Kayu, satu gendang setiap karton luar atau pemuatan palet,

--1000m atau 3000m dram kayu, kemudian pemuatan palet.

*Kami juga boleh menawarkan pembungkusan OEM tersuai mengikut permintaan pelanggan.

Penghantaran:

Pelabuhan: Tianjin, atau pelabuhan lain mengikut keperluan anda.

Pengangkutan laut: Sebut harga FOB/C&F/CIF semuanya tersedia.

*Bagi sesetengah negara seperti negara Afrika, negara timur tengah, sebut harga pengangkutan laut kami jauh lebih murah daripada yang pelanggan dapat dari agensi perkapalan tempatan.

Parameter Kabel Panel Suria DAYA (Spesifikasi)

Perkhidmatan Kabel Panel Suria DAYA

Pra-jualan

Kami menyediakan sokongan teknikal dan penyelesaian pengagihan kuasa lengkap yang disesuaikan dengan keperluan anda. Jika lukisan reka bentuk yang anda berikan dianggap tidak boleh dilaksanakan, kami akan mengoptimumkan pelan dan menyesuaikannya dengan dimensi kabinet, lokasi peralatan dan sebagainya. Kami juga akan mengoptimumkan konfigurasi produk untuk menjadikannya memenuhi keperluan anda.

Selepas Jualan

Jika sebarang masalah berlaku, kami akan memberikan sokongan melalui telefon atau e-mel terlebih dahulu. Kami akan melakukan nyahpepijat jauh jika perlu. Tambahan pula, produk kami disertakan dengan manual penyelesaian masalah untuk rujukan apabila cuba mencari kesalahan dan menyelesaikan isu sendiri. Kebanyakan masalah boleh diselesaikan dengan kaedah yang disebutkan di atas. Kami akan mendaftar masuk setiap tahun atau lebih untuk mendapatkan maklumat terperinci tentang peralatan anda untuk mendapatkan pemahaman yang lebih baik tentang kerja dalaman.

Janji perkhidmatan pelanggan kami

1. Kami akan menyelesaikan masalah dengan cepat selepas menerima laporan isu atau permintaan pembaikan.

2. Kami kemudian menerangkan punca kegagalan secara terperinci dan sebarang bayaran akan dikenakan mengikut harga pasaran.

3. Jika kami mengambil semula mana-mana bahagian untuk diperiksa, kami akan meletakkan pelekat notis yang rapuh padanya atau menulis nombor sirinya untuk mengekalkan keselamatan bahagian tersebut.

4. Jika aduan anda dianggap sah, kami akan membayar balik yuran pembaikan kepada anda di tapak.

Soalan Lazim Kabel Panel Suria DAYA

1.Q: Adakah anda pengilang atau peniaga?

J: Kami semua, Perniagaan utama syarikat suis voltan rendah, kabinet pengagihan kuasa, reka bentuk kabinet kalis letupan, pengeluaran dan pengaturcaraan sistem.

2.S: Sama ada untuk menyokong OEM/ODM? Bolehkah anda mereka bentuk peralatan mengikut saiz kami?

A: Sudah tentu, kami boleh menyesuaikan mana-mana produk mengikut keperluan pelanggan, dan kami boleh menyediakan penyelesaian dan penyelesaian reka bentuk.

3.S: Mengapa saya perlu membeli daripada anda dan bukannya orang lain?

J: Pertama sekali, kami boleh menyediakan semua pelanggan dengan sokongan yang sangat profesional yang terdiri daripada perunding IT dan pasukan perkhidmatan. Kedua, jurutera utama kami mempunyai lebih daripada 20 tahun pengalaman dalam pembangunan peralatan pengagihan kuasa.

4.Q: Bagaimana pula dengan masa penghantaran?

J: Secara amnya, masa penghantaran kami adalah sekitar 7-15 hari kira-kira. Manakala, ia bergantung kepada keperluan pelanggan dan pihak

kuantiti produk.

5.Q: Bagaimana dengan penghantaran?

J: Kami boleh menguruskan penghantaran melalui DHL, FedEx, UPS, dan lain-lain. Sudah tentu, pelanggan juga boleh menggunakan penghantar barang mereka sendiri.

6.Q: Bagaimana dengan syarat pembayaran?

J: T/T yang disokong, Paypal, Apple Pay, Google Pay, Western Union, dll. Sudah tentu kita boleh membincangkan perkara ini.
