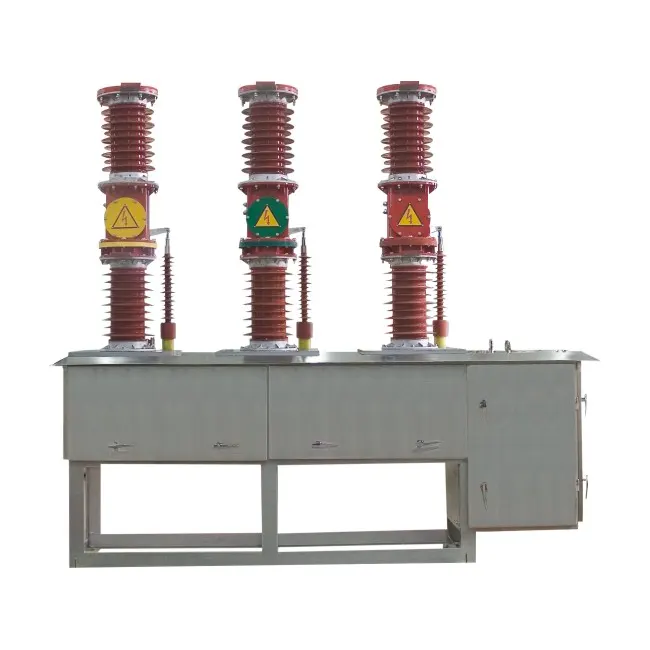

Auto Recloser 24kv

DAYA Auto Recloser 24kv Butiran

Penutup semula kebanyakannya terletak pada penyuap agihan, walaupun apabila penarafan arus berterusan dan mengganggu meningkat, ia kelihatan di pencawang, di mana secara tradisinya pemutus litar akan ditempatkan. Reclosers mempunyai dua fungsi asas pada sistem pengedaran: kebolehpercayaan dan perlindungan lebihan arus.

ABB recloser mempunyai lebih 15 tahun prestasi lapangan yang terbukti menggabungkan teknologi inovatif dan kepakaran ABB yang unik, termasuk sensor terbenam dengan ketepatan tertinggi dan kepekaan alam sekitar yang paling rendah dalam pasaran. Dan dengan pelbagai pilihan pengawal, penutup semula ABB direka untuk terus memenuhi dan melebihi permintaan pengagihan kuasa yang semakin meningkat.

DAYA Auto Recloser 24kv Parameter (Spesifikasi)

Penerangan Produk

1.Umum

Auto Recloser Siri ZW43R-24 diberi nilai voltan 24kV, peralatan pengedaran luar AC 50Hz tiga fasa. Terutamanya digunakan untuk memecahkan, menutup arus beban sistem kuasa, arus beban lampau dan arus litar pintas. Berkenaan dengan pencawang dan pengagihan kuasa dalam perusahaan perindustrian dan perlombongan untuk tujuan perlindungan dan kawalan, dan tempat operasi yang kerap untuk grid kuasa luar bandar.

Pemutus litar mempunyai ciri-ciri saiz kecil, ringan, anti-kondensasi, penyelenggaraan dan sebagainya. Menyesuaikan diri dengan keadaan cuaca buruk dan persekitaran yang kotor.

Pengganggu vakum pemutus litar menggunakan teknologi pengedap pepejal, dan penebat luaran menggunakan lengan getah silikon; ia mempunyai hayat yang panjang dan kebolehpercayaan yang tinggi; mekanisme pengendalian boleh mengguna pakai mekanisme spring kecil, kebolehpercayaan tinggi, atau mekanisme magnet kekal termaju. Ia juga boleh dilengkapi dengan suis pengasingan dan pengawal pintar, dan juga boleh digunakan sebagai pembahagian atau penutup semula untuk merealisasikan empat fungsi kawalan jauh dan automasi pengagihan kuasa.

2. Keadaan persekitaran perkhidmatan

a) Suhu Udara Ambien: +45ºC ~ -45ºC

b) Kelembapan: Kelembapan purata bulanan 95%; Purata kelembapan harian 90% .

c) Ketinggian di atas paras laut (Ketinggian pemasangan maksimum): tidak melebihi 2500 meter.

d) Udara persekitaran tidak sepatutnya tercemar oleh gas, wap dan lain-lain yang menghakis dan mudah terbakar.

e) Kelajuan angin tidak melebihi 35m/s.

f ) Tahap antikontaminasi untuk gred IV

g) Keamatan gempa bumi tidak melebihi 8 darjah.

Tawaran:

Dengan kelas pilihan untuk julat semasa yang dinilai:

Untuk 15kV, dengan kapasiti Pemecahan 630A 20kA, 800A 20kA dan 1250A 20kA.

Untuk 27kV, dengan kapasiti Pemecahan 630A 20kA, 800A 16kA dan 1250A 25kA.

Untuk 38kV, dengan kapasiti Pemecahan 800A 12.5kA dan 1250A 20kA.

Dengan kelas pilihan untuk gaya pemasangan:

Fasa tunggal, penyekat vakum.

Tiga fasa, penyekat vakum.

DAYA Auto Recloser 24kv Ciri-ciri pemprosesan

1. Bahagian kabinet: semua bahagian bersudut tegak yang mungkin bersentuhan dengan pengendali semuanya diterbalikkan pada sudut R untuk mengelakkan menggaru dan mencederakan orang; bingkai busbar yang lebih baik adalah lebih mudah untuk memasang busbar dan mempunyai penampilan yang lebih cantik; grid pengudaraan yang dipasang pada penutup atas mempunyai fungsi anti-Drip; penutup atas adalah struktur terbuka, yang memudahkan pengguna meletakkan bar bas mendatar di tapak;

2. Bahagian laci: laci mengamalkan proses memukau rivet alur kedudukan lipat dua, dan semua bahagian dibentuk pada satu masa, supaya laci 100% boleh ditukar ganti. Pada masa yang sama, teknologi lipatan dua kali dan rivet menyelesaikan kecacatan burr kepingan dan kecederaan hujung skru mengetuk sendiri;

3. Penyambung: Pemalam kali pertama untuk saluran masuk dan keluar laci boleh digunakan secara langsung bersama dengan papan fungsi dan saluran logam, dan penyambung sekunder mudah disambungkan dan pendawaiannya cantik;

4. Saluran menegak: papan separuh berfungsi atau saluran segi empat tepat besi boleh dipilih, dan boleh ditukar ganti dengan mudah.
