Bagaimana pemutus litar vakum berfungsi?

ThePemutus litar vakumadalah suis yang sangat diperlukan dalam sistem kuasa. Ia terdiri daripada tiga bahagian: bingkai, ruang pemadam arka (iaitu gelembung vakum) dan mekanisme operasi. Antaranya, litar konduktif adalah bahagian utama pemutus litar, yang terdiri daripada rod masuk dan saluran konduktif dengan teliti, sokongan penebat, pengapit konduktif, sambungan lembut dan bilik pemadam arka vakum.

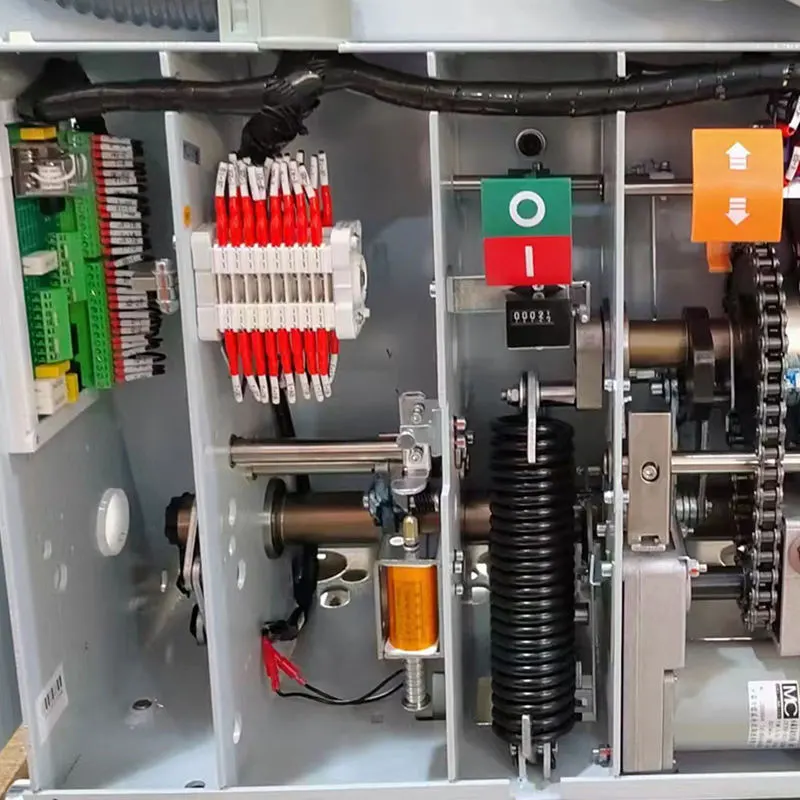

Mekanisme operasi bertanggungjawab untuk melaksanakan operasi penutupan dan pembukaan pemutus litar, termasuk penutup mata air, sistem penyimpanan tenaga, siaran overcurrent, pembukaan dan penutup gegelung dan komponen lain. Apabila bekerja, mekanisme mencapai kawalan yang tepat semasa melalui penyimpanan tenaga elektrik, pembukaan dan penutupan elektrik, dan fungsi manual.

Apabila arus mencapai nilai yang telah ditetapkan,Pemutus litar vakumakan menggunakan ciri-ciri sifar sifar semasa dalam persekitaran vakum yang tinggi untuk memadamkan arka melalui penyebaran plasma yang cepat, dengan berkesan memotong arus. Di tengah -tengah, ia melibatkan pelbagai langkah seperti penyimpanan tenaga dan penutupan. Melalui satu siri tindakan mekanikal yang tepat, kestabilan dan kebolehpercayaan pemutus litar dipastikan.

Operasi pembukaan ialah apabila pemutus litar berada dalam keadaan tertutup, isyarat pembukaan diterima, dan elektromagnet pembukaan akan mula berfungsi, menyebabkan teras besi tertarik. Tindakan ini akan menyebabkan rod atas dalam pelepasan pembukaan bergerak ke atas, yang seterusnya menyebabkan aci perjalanan berputar. Satu siri tindak balas rantai akan memacu rod atas ke atas dan menolak plat bengkok, menyebabkan ia memandu setengah batang untuk mula berputar lawan jam. Oleh kerana separuh batang dan lengan rocker dibuka, musim bunga pembukaan akan segera berkuatkuasa, menolakPemutus litaruntuk menyelesaikan tindakan pembukaan.
